Комплексное тестирование распылительных характеристик
Компания Lechler с самого начала уделяла особое внимание разработке новых технологий. За более чем столетие мы успешно получили большое количество патентов. Решающий вклад в это внес наш «Технический центр» — центр разработок и технологий Lechler. На площади более 600 м² он предлагает все, о чем мечтают конструкторы форсунок.
Испытательные стенды Lechler
и метрологическое оборудование
Лаборатория распыления
Центральным элементом технологии измерения форсунок
в Lechler является наша лаборатория распыления в центре разработок и технологий. Здесь наши инженеры располагают обширным измерительным оборудованием и современными испытательными стендами с широким диапазоном производительности насосов.
От мелкодисперсного тумана до крупных распылителей — на всей линейке продукции Lechler можно проводить самые разные метрологические исследования.
01

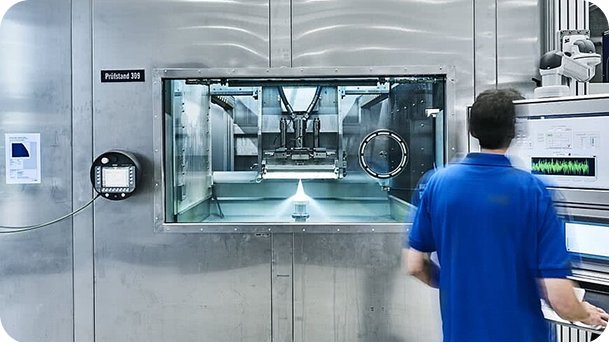

Стенд для ударных испытаний
Испытательный стенд высокого давления Lechler позволяет проводить измерения для определения силы струи распылителя в реальных условиях. Это позволяет регулировать угол наклона и угол поворота сопла в соответствии с условиями монтажа форсунок в системе.
Обнаружение удара с высоким локальным разрешением происходит при очень высоком давлении с высочайшей точностью и воспроизводимостью.
02

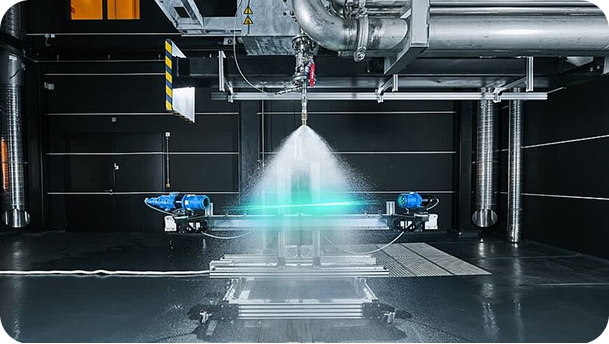

Фазовый доплеровский анемометр (КПК)
Использование фазово-допплеровского анемометра (ФДА) позволяет бесконтактно и одновременно измерять размеры и скорость капель. Наблюдая и оценивая оптические эффекты, возникающие при прохождении через объём, образованный четырьмя лазерными лучами, можно определить необходимые измеряемые величины.
Соответствующие внутренние стандарты Lechler обеспечивают высокую воспроизводимость этих сложных измерений.
03
Оксфордские Лазеры Визуализируют
С помощью лазерного источника света, который действует как однородная подсветка через соответствующие фильтры, камера может делать снимки небольшого участка распыления. Изображения с указанием размера позволяют оценить капли по их размеру.
Также можно сделать выводы о форме капель. Оценивая пары записанных изображений, можно измерить скорость в дополнение к размеру капель на протяжении всего пути, который проходят капли.
04

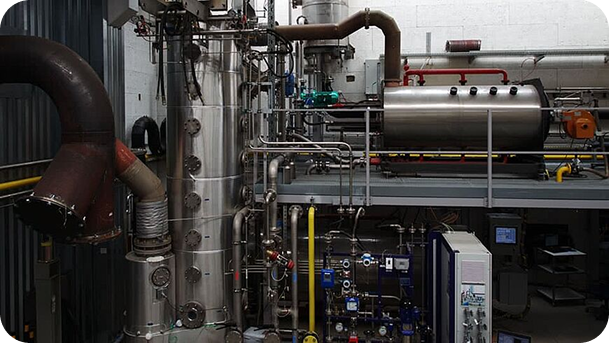

Экспериментальный охладитель
Вместе с промышленным партнёром компания Lechler управляет экспериментальным холодильником для метрологической проверки расчётных моделей при использовании одно- и двухфазных форсунок в реальных условиях.
Экспериментальный охладитель позволяет определять скорость испарения впрыскиваемого распыляемого вещества, отслеживая размер и количество капель на нескольких уровнях. Для точного сбора всех рабочих данных используется более 50 датчиков различных типов.
05

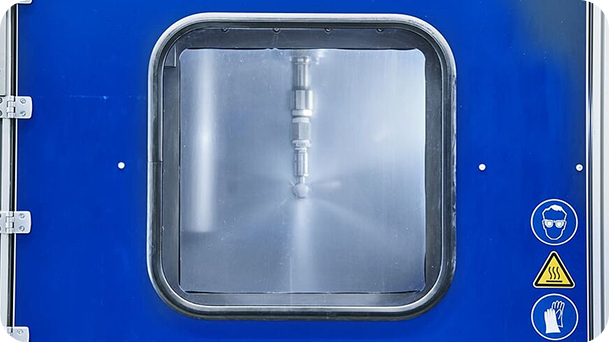

Стенд для испытания горячей воды
Даже форсунки для очистки внутренней поверхности резервуаров должны работать надёжно. Чтобы подтвердить это, форсунки для очистки резервуаров Lechler тестируются на специально разработанном испытательном стенде.
Это позволяет моделировать полные циклы очистки в реальных условиях эксплуатации, включая соответствующие сценарии загрязнения. Помимо прочего, испытательный стенд оснащён точным регулятором температуры для проверки точечной очистки контейнеров.
06

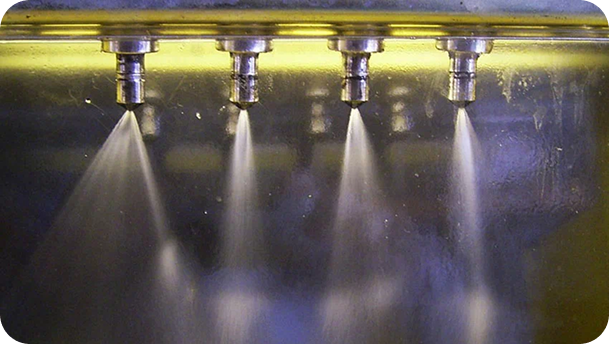

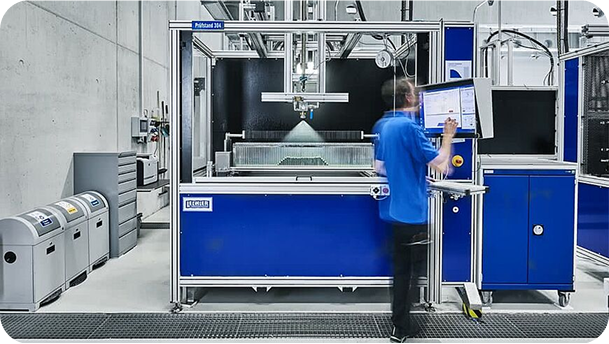

Распределение жидкости
Для определения распределения жидкости используются специальные испытательные стенды. Распыл от отдельных форсунок или целых комплектов форсунок собирается по секциям. Затем определяется объём каждой отдельной секции.
Измерение распределения жидкости — ценный инструмент для оптимизации конструкции форсунок и сопловых блоков в зависимости от различных рабочих параметров, таких как расстояние до цели, рабочее давление и расположение форсунок. Компания Lechler располагает несколькими испытательными стендами с разным разрешением для измерения распределения жидкости.
07
