Описание

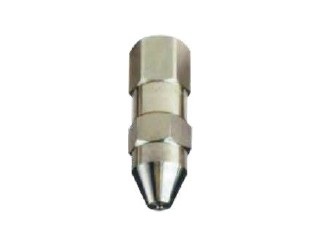

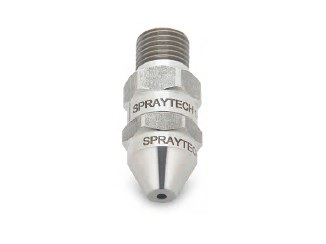

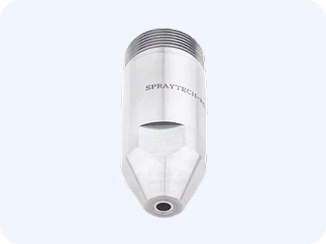

Узкоугольная форсунка серии DK с полным конусом создает сплошной конус с круговым распылением. В ней крупные капли жидкости концентрируются в пределах узкого угла распыления (15° или 30°), что дает значительную силу удара на единицу поверхности. На выбор предлагаются как наружная, так и внутренняя резьба. Конструктив у серии тоже различный, начиная от единого корпуса с завихрителем, а также двух- и трехкомпонентный корпус, что позволяет легко разобрать форсунку в случае засорения.
Данная серия разработана для создания полноконусного распыления в узком секторе поверхности орошения. Специальный миниатюрный исксобразный завихритель снижает турбулентность жидкости, обеспечивая равномерное распределение. Большие проходные сечения делают серию DK не склонной к засорению.
Для удобства заказа все форсунки этой серии с внутренней резьбой имеют префикс DL.
Скачать каталог
Технические характеристики
| Угол распыления | Резьба | Отверстие, мм | Расход л/мин при разных давлениях, бар | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15° | 30° | 1/8" | 1/4" | 3/8" | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | 0.50 | 1.00 | 2.00 | 3.00 | 5.00 | 7.00 | 10.00 | |||
| DK11.100 | DK12.100 | • | 1.2 | 0.50 | 0.71 | 1.00 | 1.22 | 1.58 | 1.87 | 2.24 | ||||||||||
| DK11.150 | DK12.150 | • | 1.5 | 0.75 | 1.06 | 1.50 | 1.84 | 2.37 | 2.81 | 3.35 | ||||||||||
| DK11.175 | DK12.175 | • | 1.6 | 0.87 | 1.24 | 1.75 | 2.14 | 2.77 | 3.27 | 3.91 | ||||||||||
| DK11.200 | DK12.200 | • | 1.7 | 1.00 | 1.41 | 2.00 | 2.45 | 3.16 | 3.74 | 4.47 | ||||||||||
| DK11.250 | DK12.250 | • | 1.9 | 1.25 | 1.77 | 2.50 | 3.06 | 3.95 | 4.68 | 5.59 | ||||||||||
| DK11.300 | DK12.300 | • | 2.0 | 1.50 | 2.12 | 3.00 | 3.67 | 4.74 | 5.61 | 6.71 | ||||||||||
| DK11.350 | DK12.350 | • | 2.3 | 1.75 | 2.47 | 3.50 | 4.29 | 5.53 | 6.55 | 7.83 | ||||||||||
| DK11.400 | DK12.400 | • | 2.5 | 2.00 | 2.83 | 4.00 | 4.90 | 6.32 | 7.48 | 8.94 | ||||||||||
| DK11.475 | DK12.475 | • | • | 2.7 | 2.37 | 3.36 | 4.75 | 5.82 | 7.51 | 8.89 | 10.62 | |||||||||
| DK11.650 | DK12.650 | • | 3.1 | 3.25 | 4.60 | 6.50 | 7.96 | 10.28 | 12.16 | 14.53 | ||||||||||
| DK11.800 | DK12.800 | • | 3.5 | 4.00 | 5.66 | 8.00 | 9.80 | 12.65 | 14.97 | 17.89 | ||||||||||
| DK21.100 | DK22.100 | • | • | 3.9 | 5.00 | 7.07 | 10.00 | 12.25 | 15.81 | 18.71 | 22.36 | |||||||||
| DK21.125 | DK22.125 | • | 4.3 | 6.25 | 8.84 | 12.50 | 15.31 | 19.76 | 23.39 | 27.95 | ||||||||||
| DK21.160 | DK22.160 | • | • | 4.9 | 8.00 | 11.31 | 16.00 | 19.60 | 25.30 | 29.93 | 35.78 | |||||||||
| DK21.180 | DK22.180 | • | 5.2 | 9.00 | 12.73 | 18.00 | 22.05 | 28.46 | 33.67 | 33.67 | ||||||||||
| DK21.200 | DK22.200 | • | 5.5 | 10.00 | 14.14 | 20.00 | 24.49 | 31.62 | 37.42 | 44.72 | ||||||||||
| DK21.225 | DK22.225 | • | 5.8 | 11.25 | 15.91 | 22.50 | 27.56 | 35.58 | 42.09 | 50.31 | ||||||||||
| DK21.250 | DK22.250 | • | • | 6.1 | 12.50 | 17.68 | 25.00 | 30.62 | 39.53 | 46.77 | 55.90 | |||||||||
| DK21.320 | DK22.320 | • | 6.9 | 16.00 | 22.63 | 32.00 | 39.19 | 50.60 | 59.87 | 71.55 | ||||||||||
| DK21.400 | DK22.400 | • | 7.7 | 20.00 | 28.28 | 40.00 | 48.99 | 63.25 | 74.83 | 89.44 | ||||||||||
| DK21.520 | DK22.520 | • | • | 8.8 | 26.00 | 36.77 | 52.00 | 63.69 | 82.22 | 97.28 | 116.28 | |||||||||
| DK21.650 | DK22.650 | • | 9.9 | 32.50 | 45.96 | 65.00 | 79.61 | 102.77 | 121.60 | 145.34 | ||||||||||
| DK21.720 | DK22.720 | • | 10.4 | 36.00 | 50.91 | 72.00 | 88.18 | 113.8 | 134.7 | 161.00 | ||||||||||
| DK21.800 | DK22.800 | • | • | 11.5 | 40.00 | 56.57 | 80.00 | 97.98 | 126.49 | 149.67 | 178.89 | |||||||||
| DK31.100 | DK32.100 | • | 12.9 | 50.00 | 70.71 | 100.0 | 122.47 | 158.11 | 187.08 | 223.61 | ||||||||||
| DK31.118 | DK32.118 | • | 14.0 | 59.00 | 83.44 | 118.0 | 144.52 | 186.57 | 220.76 | 263.86 | ||||||||||
| DK31.130 | DK32.130 | • | • | 14.7 | 65.00 | 91.92 | 130.0 | 159.22 | 205.55 | 243.21 | 290.69 | |||||||||
| DK31.160 | DK32.160 | • | 16.3 | 80.00 | 113.14 | 160.0 | 195.96 | 252.98 | 299.33 | 357.77 | ||||||||||
| DK31.200 | DK32.200 | • | • | 18.2 | 100 | 141.42 | 200.0 | 244.95 | 316.23 | 374.17 | 447.21 | |||||||||
| DK31.227 | DK32.227 | • | 19.4 | 113.5 | 160.51 | 227.0 | 278.02 | 358.92 | 424.68 | 507.59 | ||||||||||
| DK31.250 | DK32.250 | • | 20.4 | 125 | 176.78 | 250.0 | 306.19 | 395.19 | 467.71 | 559.02 | ||||||||||
| DK31.337 | DK32.337 | • | 23.7 | 168.5 | 238.29 | 337.0 | 412.74 | 532.84 | 630.47 | 753.55 | ||||||||||
Артикулы
АА0236С, РР524РР
