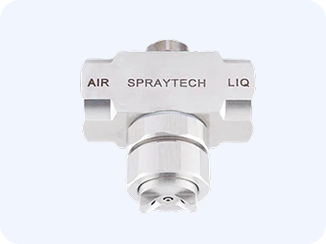

Пневматические форсунки серии CAEA

Основная классификация форсунок строится на типе факела или струи, которую они создают. Хотя пневматические форсунки могут иметь различные формы распыления, а именно, полно- или полоконусную струю, или плоский факел распыла, они обладают множеством уникальных свойств распыления. И поэтому в каталогах и сайтах любого производителя этому семейству универсальных распылителей отводится отдельный раздел.

В обычных гидравлических форсунках жидкость разбивается на капли (атомизируется) либо за счет удара о какую-либо поверхность (например, отражательного диска) либо за счет прохождения через завихрительную камеру и геометрию сопла. В любом случае процесс расщепления на капли основан на потенциальной энергии самой жидкости.

В пневматических соплах воздух (или другой газ) под давлением используется для воздействия на жидкостный поток. В результате взаимодействия воздуха и распыляемой среды происходит её атомизация на мелкие капли. И если в гидравлических форсунках мелкодисперсное распыление достигается только за счет увеличения давления, то здесь энергия, необходимая для получения мелкой капли, получается за счет низкого давления. Эта особенность пневматических атомайзеров дает возможность получать мелкую каплю, туманообразное распыление с низким расходом жидкости.

Смешение двух сред может происходить либо внутри завихрительной камеры либо снаружи непосредственно через выходные отверстия. Двухфазные форсунки с внутренним смешиванием обычно не подходят для вязких жидкостей с вязкостью выше 200 сП. Жидкость и воздух смешиваются внутри сопла и выходят через одно и то же центральное отверстие. Эти потоки не являются независимыми, поэтому изменения в потоке воздуха будут влиять на поток жидкости.

Этот типа смешивания лучше всего работает при распылении жидкостей, которые по свойствам схожи с водой.

Пневматические атомайзеры с внешним смешиванием подходят для жидкостей с вязкостью более 200 сП. Потоки воздуха и жидкости выходят из сопла независимо через каждое отверстие, что обеспечивает точное дозирование жидкости. Этот метод лучше всего подходит для вязких материалов, таких как масла, покрытия, смазочные материалы, меласса, жиры.

1) Подача жидкости под давлением

Жидкость нагнетается под давлением с помощью насоса или гидробака, сжатый воздух подается отдельно от компрессора

2) Жидкость поднимается в форсунку за счет принципа сифона

Используя емкость с жидкостью, находящуюся на разных высотах с форсункой, можно добиться стабильной подачи и создать давление, необходимое для распыления, без использования насоса.

3) Подача жидкости за счет гравитации

Поток жидкости может создаваться за счет самотека из накопителя, для этого достаточно лишь правильно расположить бак и саму форсунку.

Распыление с использованием сжатого воздуха дает возможность контролировать распыление в большей степени. В обычных водовоздушных форсунках всего два входа, один для жидкости, другой для воздуха. Факел распыла и расходные характеристики определяются конфигурацией сопла и типом смешивания.
