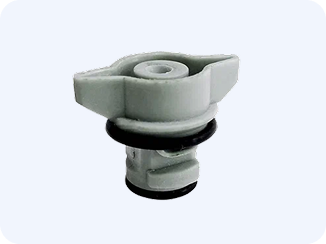

Полноконусные форсунки серии SQD

Для таких применений как химическая подготовка поверхностей перед окрашиванием, мойка тары и ящиков наиболее распространённой является система Clipon.

Это набор форсунок и разных элементов к ним позволяющий собрать распылительное устройство как конструктор. Для правильного подбора, все начинается с диаметра подающей трубы, который нужно знать, далее какой размер отверстия в трубе под посадочный штуцер хомута. Хомут своим основанием садится на трубу, штуцером входя внутрь. Герметичность обеспечивается прокладкой на штуцере. Одна или две клипсы обнимают трубу и надежно держат хомут на трубе. 1 клипса держит давление до 2,5 бар, 2 клипсы до 5 бар. Внешняя сторона хомута имеет сферическую вогнутую поверхность, в которую садится шаровая форсунка. Сама форсунка фиксируется удобной большой гайкой. Достаточно усилия руки, чтобы ее зажать. Немного ослабив гайку можно позиционировать форсунку в диапазоне плюс-минус 30 градусов от перпендикулярной оси.

Материалом изготовления всех пластиковых элементов системы Clipon является полипропилен, армированный стекловолокном. Это обеспечивает дополнительную надёжность, более высокую температурную стойкость и, как следует, больший срок эксплуатации.

Особенностью этой серии является быстрое, в одно движение или в один клик снятие и установка форсунок в нужном положении. Подобные байонетные решения есть у всех ведущих производителей – это система Memospray от Лехлера или система Promax от Спреинг Ситсемс.

Эта серия представлена 3 типа форсунок:

Для их крепления имеются шаровые адаптеры SAQB и SBQB для хомутов SA и SB серии соответственно.

Также имеются резьбовые адаптеры с наружной резьбой 1/4 или 3/8. Это будут артикулы SQB и SQC.
