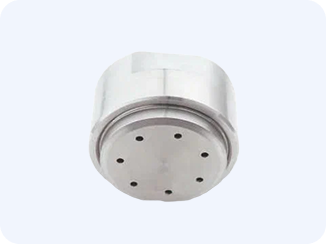

Полноконусные форсунки серии DG

3 200,00 ₽

Серия DG

Тип распыления - Полный конус
Базовые материалы - AISI 303, AISI 304, AISI 316. Пластики и спецсплавы по запросу.
Размеры - 1/2", 3/4" (все резьбы внутренние)
Резьбы - X - BSP, Y - BSPT, Z - NPT
Углы - 75°, 130°
Давление мин (бар) - 0.5
Давление макс (бар) - 10

Заказать

Категории: Полноконусные, Полноконусные форсунки

Описание

Описание

Полноконусная форсунка серии DG имеет несколько отверстий, достаточно высокую производительность распыления и образует очень мелкие капли, используя только гидравлическое давление. Конечно, размер капель, помимо прочего, зависит и от размера форсунки. Однако эти многоконусные форсунки в большом корпусе обеспечивают более мелкое распыление, чем любая стандартная полноконусная форсунка с одним отверстием, работающая при том же давлении и подающая такое же количество жидкости. Полнофакельная серия насадок DG, безусловно, является лучшим выбором, когда требуется эффект мелкодисперсного тумана и большая производительность распыления.

Эти кластерные форсунки обеспечивают довольно большую поверхность распыления жидкости благодаря использованию встроенных к корпус мелкодисперсных отдельных полоконусных сопел. Когда требуется туманообразное распыление с полным конусом и относительно большим расходом, например, в процессах газообмена, охлаждения пара или пылеподавления, кластерные (пучковые) форсунки Spraytech обладают значительными преимуществами.

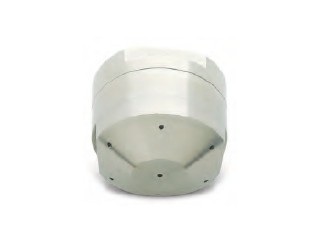

Распыляющие сопла кластерного типа серии DG создают очень мелкий туман. Также распыление достигается при низком давлении (2-10 бар) и имеет широкий угол 130 градусов.

Скачать каталог

Технические характеристики

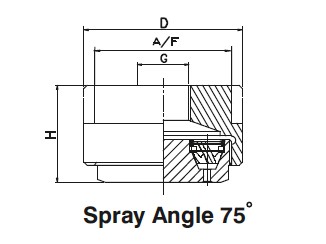

75° Угол распыления	Резьба		Отверстие, мм	Расход л/мин при разных давлениях, бар
Артикул	1/2"	3/4"	Отверстие, мм	0.5	1.0	2.0	3.0	5.0	7.0	10.0
DG15.150	•		0.5	0.75	1.06	1.50	1.84	2.37	2.81	3.35
DG15.200	•		0.5	1.00	1.41	2.00	2.45	3.16	3.74	4.47
DG15.300	•		1.0	1.50	2.12	3.00	3.67	4.74	5.61	6.71
DG15.400	•		1.5	2.00	2.83	4.00	4.90	6.32	7.48	8.94
DG15.475	•		1.5	2.37	3.36	4.75	5.82	7.51	8.89	10.62
DG15.650	•		2.0	3.25	4.60	6.50	7.96	10.28	12.16	14.53
DG15.800	•	•	2.2	4.00	5.66	8.00	9.80	12.65	14.97	17.89
DG25.100	•	•	2.5	5.00	7.07	10.00	12.25	15.81	18.71	22.36
DG25.125	•	•	2.8	6.25	8.84	12.50	15.31	19.76	23.39	27.95
DG25.160		•	3.2	8.00	11.31	16.00	19.60	25.30	29.93	35.78
DG25.200		•	3.5	10.00	14.14	20.00	24.49	31.62	37.42	44.72
DG25.225		•	3.8	11.25	15.91	22.50	27.56	35.58	42.09	50.31
DG25.250		•	4.0	12.50	17.68	25.00	30.62	39.53	46.77	55.90
DG25.320		•	4.5	16.00	22.63	32.00	39.19	50.60	59.87	71.55
DG25.400		•	5.0	20.00	28.28	40.00	48.99	63.25	74.83	89.44
DG25.520		•	5.7	26.00	36.77	52.00	63.69	82.22	97.28	116.28

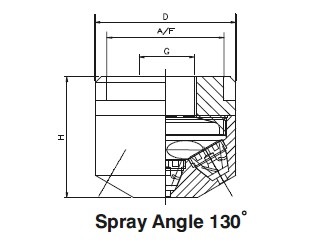

130° Угол распыления	Резьба		Отверстие, мм	Расход л/мин при разных давлениях, бар
Артикул	1/2"	3/4"	Отверстие, мм	0.5	1.0	2.0	3.0	5.0	7.0	10.0
DG19.150	•		0.5	0.75	1.06	1.50	1.84	2.37	2.81	3.35
DG19.200	•		0.5	1.00	1.41	2.00	2.45	3.16	3.74	4.47
DG19.300	•		1.0	1.50	2.12	3.00	3.67	4.74	5.61	6.71
DG19.400	•		1.5	2.00	2.83	4.00	4.90	6.32	7.48	8.94
DG19.475	•		1.5	2.37	3.36	4.75	5.82	7.51	8.89	10.62
DG19.650	•		2.0	3.25	4.60	6.50	7.96	10.28	12.16	14.53
DG19.800	•	•	2.0	4.00	5.66	8.00	9.80	12.65	14.97	17.89
DG29.100	•	•	2.2	5.00	7.07	10.00	12.25	15.81	18.71	22.36
DG29.125	•	•	2.5	6.25	8.84	12.50	15.31	19.76	23.39	27.95
DG29.160		•	2.8	8.00	11.31	16.00	19.60	25.30	29.93	35.78
DG29.200		•	3.2	10.00	14.14	20.00	24.49	31.62	37.42	44.72
DG29.225		•	3.4	11.25	15.91	22.50	27.56	35.58	42.09	50.31
DG29.250		•	3.5	12.50	17.68	25.00	30.62	39.53	46.77	55.90
DG29.320		•	4.0	16.00	22.63	32.00	39.19	50.60	59.87	71.55
DG29.400		•	4.5	20.00	28.28	40.00	48.99	63.25	74.83	89.44
DG29.520		•	5.1	26.00	36.77	52.00	63.69	82.22	97.28	116.28
DG29.650		•	5.7	32.50	45.96	65.00	79.61	102.77	121.60	145.34
