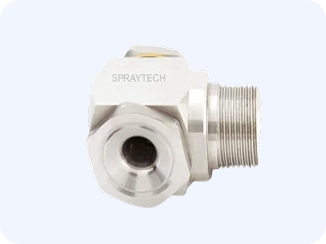

Полноконусные форсунки серии DI

1 500,00 ₽

Серия DI

Тип распыления - Полный конус
Базовые материалы - AISI 303, AISI 304, AISI 316. Пластики и спецсплавы по запросу.
Размеры - 1/4", 3/8", 1/2", 3/4", 1"
Резьбы - X - BSP, Y - BSPT, Z - NPT
Углы - 60°, 90°, 120°
Давление мин (бар) - 0.5
Давление макс (бар) - 10

Заказать

Категория: Полноконусные

Описание

Описание

Тангенциальные полноконусные форсунки серии DI от Spraytech хорошо подойдут для распыления жидкостей с высоким содержанием твёрдых частиц в замкнутых контурах или для пожаротушения. Распыляемая жидкость поступает тангенциально в вихревую камеру, где приводится во вращение.

Такие угловые форсунки полного конуса не имеют стандартных Х-завихрителей. Поэтому они практически не подвержены засорению. Полноконусное распыление достигается благодаря специально расположенным канавкам, прорезанным во вкрученной вставке верхней части корпуса форсунки, которые направляют значительную часть вращающегося потока жидкости к центру завихрительной камеры.

Благодаря этому достигается исключительно равномерное распределение распыляемой жидкости по площади.

Типичные области применения угловых распылителей DI

Моечные процессы: очистка отработанных выхлопных газов, очистка деталей, предварительная обработка поверхности перед нанесением покрытий.

Охлаждение: охлаждение газа, охлаждение резервуаров.

Пылеудаление: удаление летучей пыли (пылеосаждение) на горнодобывающих и угольных предприятиях.

Другие области применения: распыление химикатов, тушение пожаров.

Скачать каталог

Технические характеристики


60° Угол распыления	Резьба		Отверстие, мм	Расход л/мин при разных давлениях, бар
Артикул	1/4"	3/8"	Отверстие, мм	0.5	1.0	2.0	3.0	5.0	7.0	10.0
DI14.350	•	•	2.6	1.75	2.47	3.50	4.29	5.53	6.55	7.83
DI14.400	•	•	2.9	2.00	2.83	4.00	4.90	6.32	7.48	8.94
DI14.475		•	3.2	2.37	3.36	4.75	5.82	7.51	8.89	10.62
DI14.650		•	3.5	3.25	4.60	6.50	7.96	10.28	12.16	14.53


90° Угол распыления	Резьба					Отверстие, мм	Расход л/мин при разных давлениях, бар
Артикул	1/4"	3/8"	1/2"	3/4"	1"	Отверстие, мм	0.5	1.0	2.0	3.0	5.0	7.0	10.0
DI16.350	•					2.6	1.75	2.47	3.50	4.29	5.53	6.55	7.83
DI16.400	•					2.9	2.00	2.83	4.00	4.90	6.32	7.48	8.94
DI16.475		•				3.2	2.37	3.36	4.75	5.82	7.51	8.89	10.62
DI16.650		•				3.5	3.25	4.60	6.50	7.96	10.28	12.16	14.53
DI16.800		•				3.6	4.00	5.66	8.00	9.80	12.65	14.97	17.89
DI26.100		•				4.3	5.00	7.07	10.00	12.25	15.81	18.71	22.36
DI26.125		•				5.1	6.25	8.84	12.50	15.31	19.76	23.39	27.95
DI26.160		•				5.8	8.00	11.31	16.00	19.60	25.30	29.93	35.78
DI26.200			•			6.5	10.00	14.14	20.00	24.49	31.62	37.42	44.72
DI26.225			•			7.3	11.25	15.91	22.50	27.56	35.58	42.09	50.31
DI26.250			•			9.6	12.50	17.68	25.00	30.62	39.53	46.77	55.90
DI26.320				•		11.5	16.00	22.63	32.00	39.19	50.60	59.87	71.55
DI26.400					•	8.5	20.00	28.28	40.00	48.99	63.25	74.83	89.44
DI26.520					•	10.5	26.00	36.77	52.00	63.69	82.22	97.28	116.28


120° Угол распыления	Резьба					Отверстие, мм	Расход л/мин при разных давлениях, бар
Артикул	1/4"	3/8"	1/2"	3/4"	1"	Отверстие, мм	0.5	1.0	2.0	3.0	5.0	7.0	10.0
DI18.350	•					2.2	1.75	2.47	3.50	4.29	5.53	6.55	7.83
DI18.400	•					2.5	2.00	2.83	4.00	4.90	6.32	7.48	8.94
DI18.475		•				2.9	2.37	3.36	4.75	5.82	7.51	8.89	10.62
DI18.650		•				3.5	3.25	4.60	6.50	7.96	10.28	12.16	14.53
DI18.800		•				3.6	4.00	5.66	8.00	9.80	12.65	14.97	17.89
DI28.100		•				4.3	5.00	7.07	10.00	12.25	15.81	18.71	22.36
DI28.125		•				5.1	6.25	8.84	12.50	15.31	19.76	23.39	27.95
DI28.160		•	•			5.8	8.00	11.31	16.00	19.60	25.30	29.93	35.78
DI28.200			•			6.5	10.00	14.14	20.00	24.49	31.62	37.42	44.72
DI28.225			•			7.3	11.25	15.91	22.50	27.56	35.58	42.09	50.31
DI28.250			•			9.6	12.50	17.68	25.00	30.62	39.53	46.77	55.90
DI28.320				•		11.5	16.00	22.63	32.00	39.19	50.60	59.87	71.55
DI28.400					•	8.5	20.00	28.28	40.00	48.99	63.25	74.83	89.44
DI28.520					•	10.5	26.00	36.77	52.00	63.69	82.22	97.28	116.28
DI28.650					•	11.7	32.50	45.96	65.00	79.61	102.77	121.60	145.34
DI28.720					•	12.4	36.00	50.91	72.00	88.18	113.80	134.70	161.00
DI28.800					•	13.0	40.00	56.57	80.00	97.98	126.49	149.67	178.89
